ASTM A500/AS1163/BS1387/JIS G3466/EN10210/EN10219/ASTM A501 RHS Tüp Nedir?
ASTM A500/AS1163/BS1387/JIS G3466/EN10210/EN10219/ASTM A501 Dikdörtgen İçi Boş Kesit (RHS) içi boş dikdörtgen kesitli bir çelik boru türüdür-, adı da buradan gelir. Mükemmel mekanik özelliklere sahip, derinlemesine işlenmiş bir üründür.
Dikdörtgen şekli nedeniyle RHS, diğer profillere kıyasla üstün bükülme direnci ve-yük taşıma kapasitesi sunar. İnşaat, makine imalatı, köprü mühendisliği ve diğer alanlarda yaygın olarak kullanılmaktadır. Ortak özellikler arasında değişir20×30 ila 400×600 mm, duvar kalınlıkları 0,7 ila 30 mm.
ASTM A500/AS1163/BS1387/JIS G3466/EN10210/EN10219/ASTM A501 RHS aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
Yapı (çelik-çerçeveli binalar, yaya köprüleri, destekler)
Makine ve Otomotiv imalatı
Lokomotif ve Gemi İnşası
Mimari dekorasyon
Lojistik ve depolama(borular, kablo destekleri, bahçe kafesleri vb.)
ASTM A500/AS1163/BS1387/JIS G3466/EN10210/EN10219/ASTM A501 RHS Tüp Özellikleri
Uygulama: Mobilya, iç dekorasyon, yapıda yaygın olarak kullanılır
Boyut: Dış Çap: 20mm * 10mm-400mm * 300mm
Boru Standardı: ASTM A500/AS1163/BS1387/JIS G3466/EN10210/EN10219/ASTM A501
Yüzey: Siyah çubuklu, galvanizli, yağlı, boyalı, toz boyalı olabilir.
Ambalaj: Su geçirmez plastik torba, şeritli paket
Malzemenin kimyasal bileşimi
| Seviye | eleman | C | Mn | P | S |
| ASTM A500 Gr.b | % | 0.05%-0.23% | 0.3%-0.6% | 0.04% | 0.04% |
| EN10027/1'e uygun | EN10027/2'ye uygun | C% maks (Norminal WT(mm) | Maksimum %si | Maksimum %Mn | Maksimum %P | Maksimum %S | Maksimum %N | |
| ve IC10 | 40'tan küçük veya eşit | |||||||
| S235JRH | 1.0039 | 0.17 | 0.20 | - | 1.40 | 0.045 | 0.045 | 0.009 |
| S275JOH | 1.0149 | 0.20 | 0.22 | - | 1.50 | 0.040 | 0.040 | 0.009 |
| S275J2H | 1.0138 | 0.20 | 0.22 | - | 1.50 | 0.035 | 0.035 | - |
| S355JOH | 1.0547 | 0.22 | 0.22 | 0.55 | 1.60 | 0.040 | 0.040 | 0.009 |
| S355J2H | 1.0576 | 0.22 | 0.22 | 0.55 | 1.60 | 0.035 | 0.035 | - |
Malzemenin mekanik özellikleri
| Seviye | Akma Dayanımı | Çekme Dayanımı | Uzama |
| A500.Gr.b | 46 ksi | 58 kilo | 23% |
| A513.GR.B | 72 kilo | 87 kilo | 10% |
| Norm | Akma Dayanımı | Çekme Dayanımı | Min.uzaklaşma | Minimum yüzde özellikler | ||||||||
|
EN10027/1'e uygun ve IC10
|
EN10027/2'ye uygun | Normal WTmm | Normal WTmm | Longit. | Geçmek | Test sıcaklığı derecesi | Ortalama minimum etki değeri | |||||
| 16'dan küçük veya ona eşit | >6 | >40 | <3 | 3'ten küçük veya eşit 65'ten küçük veya eşit | Normal WTmm | |||||||
| 65'ten küçük veya ona eşit | 65'ten küçük veya ona eşit | 40'tan küçük veya eşit | >40 | >40 | 65'ten küçük veya ona eşit | |||||||
| 65'ten küçük veya ona eşit | 40'tan küçük veya eşit | |||||||||||
| S253JRH | 1.0039 | 235 | 225 | 215 | 360-510 | 340-470 | 26 | 25 | 24 | 23 | 20 | 27 |
| S275JOH | 1.0149 | 275 | 265 | 255 | 410-580 | 410-560 | 22 | 21 | 20 | 19 | 0 | 27 |
| S275J2H | 1.0138 | 275 | 265 | 255 | 430-560 | 410-560 | 22 | 21 | 20 | 19 | -20 | 27 |
| S355JOH | 1.0547 | 355 | 345 | 335 | 510-680 | 490-630 | 22 | 21 | 20 | 19 | 0 | 27 |
| S355J2H | 1.0576 | 355 | 345 | 335 | 510-680 | 490-630 | 22 | 21 | 20 | 19 | -20 | 27 |
Eşdeğer özellikler
|
EN 10210-1 |
NF A 49501 NF A 35501 |
DIN 17100 DIN 17123/4/5 |
BS 4360 |
UNI 7806 |
| S235JRH | E 24-2 | St 37.2 | – | Fe 360 B |
| S275JOH | E 28-3 | St 44.3 U | 43 C | Fe 430 C |
| S275J2H | E 28-4 | St 44.3 K | 43 D | Fe 430 D |
| S355JOH | E 36-3 | St 52.3 U | 50 C | Fe 510 C |
| S355J2H | E 36-4 | St 52.3 K | 50 D | Fe 510D |
| S275NH | – | St E 285 K | – | – |
| S275NLH | – | TSt E 285 N | 43 EE | – |
| S355NH | E 355 R | St E 355 N | – | – |
| S355NLH | – | TSt E 355 N | 50 EE | – |
| S460NH | E 460 R | St E 460 N | – | – |
| S460NLH | – | TSt E 460 N | 55 EE | – |
– blok harf "S", "YAPISAL UYGULAMALAR İÇİN ÇELİK" anlamına gelir
– sonraki rakam minimum anlamına gelir. Et kalınlığı için gerekli akma değeri 16 mm'ye eşit veya daha az
– "J2" -20 derece C dk. 27 joule darbe testi değeri anlamına gelir
– "H" blok harfi "BOŞ BÖLÜM" anlamına gelir.

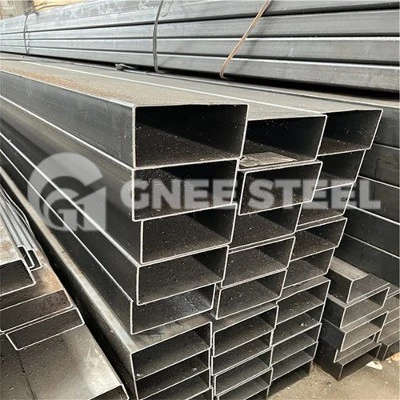

GNEE ASTM A500/AS1163/BS1387/JIS G3466/EN10210/EN10219/ASTM A501 RHS satılık
