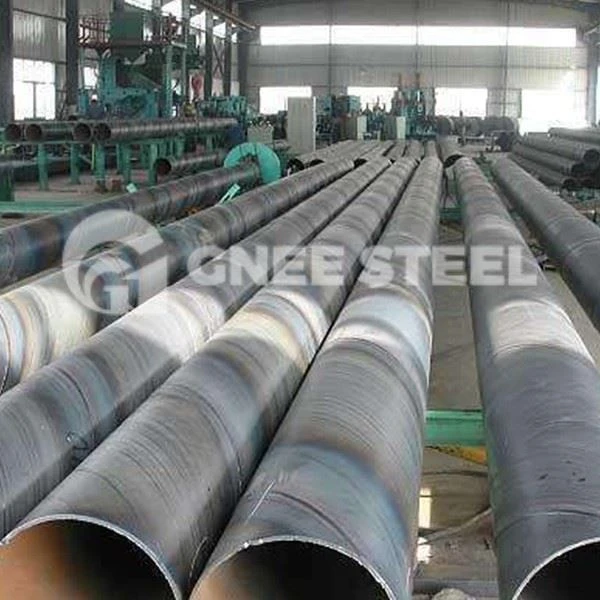

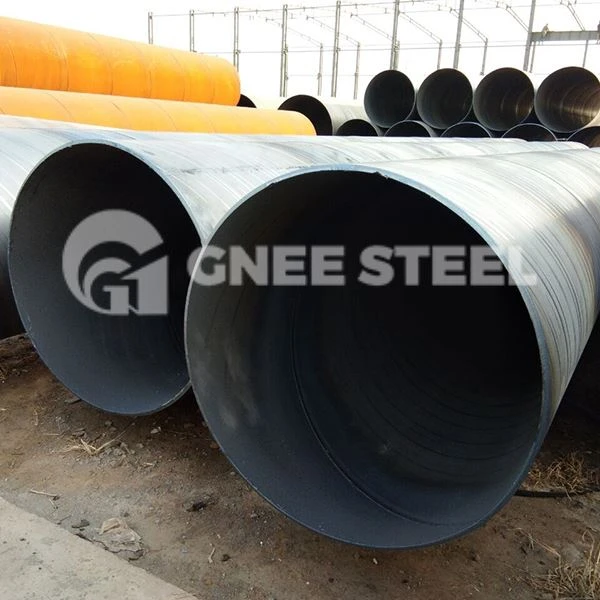

API 5L GR.X65 Spiral Çelik Boru

SSAW (Spiral Tozaltı Ark Kaynaklı) veya HSAW (Helisel Tozaltı Ark Kaynaklı) işlemiyle üretilen API 5L Sınıf X65 spiral çelik boru -, belirtilen minimum akma dayanımı 65.300 psi (450 MPa) olan yüksek mukavemetli karbon çeliği hat borusudur. ISO 3183 eşdeğeri L450 sınıfı olarak, API 5L sınıfı merdiveninde kritik bir konuma sahiptir: yüksek basınçlı iletim hatlarında duvar kalınlığını ve malzeme tonajını azaltacak kadar güçlü, ancak çevre kaynak prosedürlerinin, denetim protokollerinin ve tedarik zincirlerinin tüm büyük boru hattı inşaat pazarlarında iyi şekilde geliştirilmesini sağlayacak kadar sağlamdır.

Bu makale, API 5L X65 spiral kaynaklı boruya ilişkin teknik açıdan kesin, ticari açıdan uygulanabilir bir referansa ihtiyaç duyan satın alma yöneticileri, boru hattı mühendisleri ve proje spesifikasyon yazarları için yazılmıştır. Kimyasal ve mekanik spesifikasyonları, PSL seçim kılavuzunu, ekşi hizmet hususlarını, üretim kalite kontrolünü, boyutsal yetenekleri ve pratik kaynak bulma kriterlerini kapsar - ve bunların tümü API Spesifikasyonu 5L, 46. Baskı (2018) ile doğrulanmıştır.

1. API 5L GR.X65 Spiral Çelik Boru Nedir?

API 5L X65, hat borularına yönelik API 5L spesifikasyonu kapsamındaki yüksek dayanımlı, düşük alaşımlı (HSLA) çelik kalitesidir. "X65" tanımı, minimum 65.000 psi - akma dayanımını belirtir, dolayısıyla adı da buradan gelir. Spiral kaynaklı boru olarak üretildiğinde, sıcak haddelenmiş çelik bobin helisel bir açıyla şekillendirilir ve çift taraflı tozaltı ark kaynağı (DSAW) işlemi kullanılarak sürekli olarak kaynaklanır.

Üç özelliği X65'i büyük çaplı spiral kaynaklı iletim boru hatları için en sık belirtilen kalite haline getirir:

• Güç-maliyet oranı:Minimum 450 MPa verimle X65, X52 veya X60'a göre daha ince duvar tasarımlarına olanak tanır ve aynı tasarım basıncı için çelik tonajını %10–20 azaltır -, proje sermaye harcamalarını doğrudan etkileyen bir malzeme maliyeti tasarrufu sağlar.
• Kaynaklanabilirlik:Kontrollü karbon eşdeğeri (CEIIW PSL2 için 0,43'ten az veya eşit) ile X65, özel kaynak prosedürü yeterliliği gerektiren X80'in aksine, yerleşik E7018 veya E8018 elektrot prosedürlerini kullanan kalifiye saha kaynak ekipleri için alışılmadık bir zorluk yaratmaz.
• Tedarik zinciri olgunluğu:X65 rulo ve levha, proje ölçekli siparişler için rekabetçi fiyatlandırma ve güvenilir kullanılabilirlik sağlayan dünya çapındaki büyük çelik fabrikaları - SSAB, ArcelorMittal, Nippon Steel, Baosteel ve diğerleri - tarafından üretilmektedir.
•

2. API 5L X65 SSAW Çelik Boru Şartnamesi

PSL2 aşağıdakiler için önerilir:

geçiş projeleri

yüksek güvenlik gereksinimi olan boru hatları

açık deniz veya yüksek-sonuçlu sistemler

API 5L X65 teklifinizi isteyin

3. Kimyasal Bileşim

API 5L X65'in kimyasal bileşimi, ürün spesifikasyon düzeyi (PSL) ve boru üretim yöntemine göre yönetilir. Giriş malzemesi olarak sıcak haddelenmiş rulo kullanan spiral kaynaklı borular için API 5L 46. Baskıya göre genellikle aşağıdaki sınırlar geçerlidir:

Tedarik için temel çıkarım:PSL1'den (%0,030) ekşi servise (%0,002) kükürt içeriğindeki azalma 15 katlık bir azalmadır. Ekşi hizmet X65 boru, derin kükürt giderme - ile çelik yapımını gerektirir; bu da genellikle pota fırını işlemi ve ardından vakumla gaz giderme - gerektirir; bu da maliyet ve teslim süresini artırır. Boru hattı ortamı H₂S içermediği sürece ekşi hizmeti belirtmeyin; tatlı servis uygulamaları için prim önemli ve gereksizdir.

Önde gelen skelp tedarikçisi SSAB, %0,12 tipik karbon tavanı ve %1,60 manganez tavanı ile API 5L PSL2 limitleri dahilinde X65M (PSL2) bobin üretiyor. Bu muhafazakar kimya, değişen ısı girdisi koşullarında tutarlı saha kaynaklanabilirliğini destekler.

4. Mekanik Özellikler: PSL1 ve PSL2

X65'in mekanik özellik gereksinimleri PSL1 ve PSL2 arasında temel olarak farklılık gösterir. B2B alıcıları için bu farklılıkları anlamak önemlidir - PSL2 varsayılanlarını PSL1 olarak belirtmeden "API 5L X65" siparişi vermek önemlidir ve bir PSL1 kanalı, artık birçok ardışık düzen tasarım kodunun gerektirdiği üst sınır kontrollerinden yoksundur.

B2B satın almada Y/T oranı neden önemlidir:Yalnızca 323,9 mm OD'nin - üzerindeki PSL2 boruları için geçerli olan 0.93 - akma-gerilme oranı üst sınırı, borunun yeterli akma sonrası deformasyon kapasitesini korumasını sağlar. Bu, borunun kırılma olmadan yer hareketini karşılaması gereken gerilim bazlı boru hattı tasarımı (ASME B31.8, DNV‑ST‑F101) için kritik öneme sahiptir. Y/T başlığı olmayan bir PSL1 X65 borusu 0,97 veya daha yüksek bir oran sergileyebilir ve arıza öncesinde neredeyse hiç plastik deformasyon rezervi bırakmaz. Sismik bölgelerden, sürekli donmuş topraktan veya dengesiz arazilerden geçen herhangi bir boru hattı için PSL2'yi belirtin.

5. X65 Ekşi Hizmet: NACE MR0175 Uyumluluğu

Taşınan sıvı, Orta Doğu, Orta Asya ve Kuzey Amerika'nın bazı kısımlarındaki ekşi gaz alanlarında yaygın olan hidrojen sülfür (H₂S) - içerdiğinde - standart X65 PSL2 borusu yetersiz olur. API 5L Ek H uyarınca X65QS veya X65MS olarak adlandırılan ekşi servis X65, sülfit stresli çatlamaya (SSC) ve hidrojen kaynaklı çatlamaya (HIC) direnmek için ek metalürjik kontroller uygular.

Ekşi hizmet X65 spiral kaynaklı borunun tanımlayıcı özellikleri:

• Ultra düşük kükürt (%0,002'den az veya eşit S):HIC'nin birincil başlatma bölgeleri olan manganez sülfit (MnS) kalıntılarını en aza indirir. Bu, kalan kalıntıları küreselleştirmek için çelik üretimi sırasında kalsiyum tedavisini gerektirir.
• Düşük karbon (%0,10'dan az veya eşit) ve CEPcm 0,22'den az veya eşit:SSC'ye en duyarlı mikro yapı olan ısıdan etkilenen bölgede (HAZ) martensit oluşumunu azaltır.
• Sertlik kontrolü:Ana metal, kaynak metali ve HAZ'da maksimum 248 HV10 (22 HRC) sertlik, NACE MR0175 / ISO 15156'ya göre sertlik testiyle doğrulanmıştır.
• HIC testi:NACE TM0284 uyarınca, test kuponları 96 saat boyunca standartlaştırılmış bir H₂S doymuş çözeltiye maruz bırakılır ve çatlak duyarlılığı oranı (CSR), çatlak uzunluğu oranı (CLR) ve çatlak kalınlığı oranı (CTR) açısından değerlendirilir. Kabul kriterleri tipik olarak CSR %1,5'ten az veya buna eşit, CLR %15'ten az veya eşit, CTR %5'ten az veya eşittir.

Endüstri verileri, korozif ortamlardaki boru hattı arızalarının yaklaşık %74'ünün korozyonla ilgili olduğunu ve H₂S kaynaklı çatlamanın önemli bir payı temsil ettiğini göstermektedir. Ekşi hizmet X65 -'nin ek maliyeti, genellikle standart PSL2 -'ye göre %20-40'lık bir prim, yalnızca boru değişimini değil, aynı zamanda çevresel iyileştirmeyi, düzenleyici cezaları ve itibar kaybını da içeren hizmet içi arızanın maliyetine göre tartılmalıdır.

6. X65 Spiral Kaynaklı Borunun Boyutsal Özellikleri

Spiral kaynaklı X65 boru geniş bir boyut aralığında mevcuttur. Aşağıdaki tablo tipik üretim yeteneklerini yansıtmaktadır; soruşturma aşamasında bireysel değirmen kapasiteleri teyit edilmelidir.

6.1 Ortak Proje Boyutları (X65 PSL2 Gaz İletimi)

Teknik veri sayfasını indirin

7. X65'in Diğer API 5L Sınıflarıyla Karşılaştırılması

Kalite seçimini değerlendiren B2B karar vericiler için aşağıdaki karşılaştırma, X65'in spiral kaynaklı borulara yönelik API 5L kalite ailesi içinde nereye uyduğunu tanımlar:

Tedarik önerisi:Tasarım basınçları 70 ila 120 bar ve çapları 24 ila 48 inç olan karadaki gaz iletim projelerinin çoğu için X65 PSL2, ekonomik ve teknik olarak optimum çözümdür. Duvar kalınlığının azaltılmasını kaynaklanabilirlik ve tedarik zinciri kullanılabilirliği ile dengeler. X70 veya X80'i yalnızca proje maliyet modelinde duvar kalınlığındaki azalmanın miktarı belirlendiğinde ve inşaat yüklenicisi daha yüksek kalite için kaynak prosedürü yeterliliğini onayladığında belirtin.

API 5L X65 Hat Borusu

8. X65 Spiral Kaynaklı Boru Uygulamaları

X65 spiral kaynaklı boru, basınç bütünlüğünün, kırılma dayanıklılığının ve uzun vadeli korozyon direncinin tartışılmaz olduğu bir dizi yüksek sonuçlu uygulama için tasarlanmıştır:

• Ülkeler arası doğal gaz iletimi:Özellikle 80-120 barda çalışan 30-48 inç çaplarda, karadaki gaz ana hatlarında dünya çapında baskın kalite. 3LPE dış kaplamalı X65 PSL2, 2010'dan bu yana inşa edilen çoğu büyük gaz boru hattı projesi için standart özelliktir.
• Ekşi gaz toplama ve iletimi:Ek H uyumluluğu ve NACE MR0175 sertlik doğrulaması ile X65QS/MS (ekşi servis). H₂S kısmi basıncının 0,3 kPa'yı aştığı Orta Doğu ekşi gaz gelişmelerinde yaygındır.
• Ham petrol ve rafine ürün boru hatları:Yüksek üretim kapasitesi gerektiren uzun mesafeli ham ana hatlar ve çok ürünlü boru hatları için X65 PSL2.
• Yüksek basınçlı su iletimi:Sınıf B veya X42'nin ticari açıdan pratik olmayan duvar kalınlıkları gerektirdiği basınçlarda çalışan büyük çaplı su şebekeleri. X65, hidrostatik test marjını korurken duvarın küçültülmesine olanak tanır.
• Açık deniz akış hatları ve yükselticiler:API 5L Ek J (açık deniz hizmeti) uyarınca ek gereksinimlere sahip X65 PSL2, genellikle deniz altı kurulumu için 3LPP korozyon önleyici kaplama ve beton ağırlıklı kaplama ile.
• Bulamaç ve atık boru hatları:X65'in uzun mesafeli mineral bulamaç taşımacılığı için gereken aşınma direncini ve basınç kapasitesini sağladığı madencilik endüstrisi uygulamaları.

9. Yüzey Koruma ve Kaplama Sistemleri

X65 spiral kaynaklı boru çıplak olarak teslim edilir; tamamlayıcı işlem olarak dış kaplama ve iç astar uygulanır. B2B alıcıları için kaplama spesifikasyonu, satın alma siparişinde geçerli kaplama standardını referans alan ayrı bir kalem olarak ele alınmalıdır.

X65 gaz iletim borusu için standart dış kaplama, boru çapına ve proje spesifikasyonuna bağlı olarak minimum toplam kalınlığı 2,0–3,0 mm olan 3LPE'dir. Kaplama, boru fabrikasındaki özel bir kaplama tesisinde - veya bağımsız bir kaplama tesisinde - uygulanır ve sevkıyattan önce 25 kV'de tatil tespit testine tabi tutulur.

10. Üretim Süreci: X65'in SSAW Üretimi

X65 spiral kaynaklı boru üretmek, Sınıf B veya X42 gibi daha düşük kalitelere göre daha sıkı proses kontrolü gerektirir. X65 bobininin daha yüksek mukavemeti, ısıdan etkilenen bölgenin mekanik özelliklerini korumak için kaynak sırasında hassas ısı girişi yönetimi gerektirir ve X65 için PSL2 gereksinimleri, daha düşük kalitelerin gerektirmeyebileceği zorunlu NDT ve darbe testini ekler.

10.1 Bobin Seçimi ve Gelen Denetim

X65 bobini, tam Malzeme Test Sertifikalarına (EN 10204 Tip 3.1) sahip nitelikli çelik fabrikalarından tedarik edilir. Gelen denetim, sipariş edilen kalite ve PSL'ye göre karbon eşdeğeri ve mikro alaşımlı elementlere (Nb, V, Ti) - özellikle dikkat ederek kimyasal bileşimi - doğrular. PSL2 ve ekşi servis siparişleri için, bobin üretime girmeden önce karbon eşdeğeri doğrulaması zorunludur.

10.2 Spiral Şekillendirme ve Kaynaklama

Bobin, hesaplanan şekillendirme açısında şekillendirme ünitesine girmeden önce açılır, düzlenir ve kenar frezelenir. Bunu çift taraflı tozaltı ark kaynağı takip eder; önce iç kaynak, ardından dış kaynak yapılır. X65 için kaynak sarf malzemeleri, tipik olarak minimum 535 MPa çekme mukavemeti ile kaynak metali biriktiren tel-akı kombinasyonları kullanılarak ana metal çekme mukavemetine - uyacak veya biraz daha fazla eşleşecek şekilde seçilir.

Temel proses parametreleri - kaynak akımı (tipik olarak 600–1200 A), ark voltajı (28–36 V), ilerleme hızı ve ısı girişi (1,0–3,5 kJ/mm'ye kadar kontrol edilir) - sürekli olarak izlenir ve kaydedilir. Aşırı ısı girişi HAZ dayanıklılığını azaltır; yetersiz ısı girişi füzyon eksikliği riskini taşır. Kalitenin mukavemeti arttıkça çalışma penceresi daralır ve X65 üretimini Sınıf B'ye göre daha zorlu hale getirir.

10.3 Kaynak Sonrası İşleme

Kaynak işleminden sonra boru uçları kare şeklinde kesilir ve belirtilen açıya (standart API 5L eğim için tipik olarak 30 derece) eğim verilir. Dış ve iç kaynak takviyesi et kalınlığına bağlı olarak 0,5–3,0 mm arasında kontrol edilir. Boru, ısı numarası, kalite, PSL, boyutlar, üretici kimliği ve değirmen API lisanslıysa API monogramıyla şablonla kaplanmıştır.

11. Kalite Kontrol ve Test Gereksinimleri

X65 PSL2 spiral kaynaklı boru için API 5L 46. Baskı, kapsamlı bir test rejimini zorunlu kılar. Aşağıdakiler gerekli minimum kapsamı temsil eder; Birçok proje spesifikasyonu ek ek gereksinimler getirmektedir.

11.1 Tahribatsız Muayene (NDT)

Üretim hattında spiral kaynak dikişinin yüzde yüzü otomatik ultrasonik test (UT) ile denetlenmektedir. UT, dahili kaynak kusurlarını - füzyon eksikliğini, cüruf kalıntılarını, gözenekliliği ve boylamasına çatlakları - gerçek zamanlı olarak tespit eder; referans seviyesini aşan herhangi bir gösterge, daha yakından inceleme için bir alarmı tetikler. Boru uçları (her uçtan minimum 200 mm), saha çevresi kaynaklarının yapılacağı bölgedeki kaynak bütünlüğünü doğrulamak için radyografik teste (RT) tabi tutulur. RT görüntüleri saklanır ve talep üzerine müşterinin incelemesine sunulur.

11.2 Hidrostatik Test

Her boru hidrostatik olarak test edilir. Test basıncı, X65 için 450 MPa minimum verimin tipik olarak %90 ila %95'i olan belirli bir SMYS - yüzdesine eşit bir çember gerilimi üretecek şekilde hesaplanır; bu, çap ve duvar kalınlığına göre değişen test basınçlarına dönüşür. 36 inç OD × 12,7 mm WT X65 boru için %90 SMYS testi yaklaşık 13,8 MPa'ya (2.000 psi) karşılık gelir. Otomatik grafik kaydediciyle basınç en az 10 saniye tutulur. Hiçbir sızıntıya veya görünür deformasyona izin verilmez.

11.3 Tahribatlı Mekanik Testler

Isı başına, duvar kalınlığı aralığı başına ve üretim çalışması başına (tipik olarak parti başına 100 boruyu geçmeyecek şekilde) tanımlanan her test partisinden - test numuneleri alınır. Aşağıdaki testler gerçekleştirilir:

• Enine çekme testi (boru gövdesi):Akma mukavemetini (450–600 MPa), gerilme mukavemetini (535–760 MPa) ve uzamayı doğrular.
• Kaynak çekme testi:Kaynak metali çekme dayanımının, temel malzemenin minimum 535 MPa'sını karşıladığını veya aştığını doğrular.
• Kılavuzlu bükme testi (yüz ve kök bükmeler):Bir mandrel üzerinde 180 derecelik bükülme; kaynakta veya ITAB'da izin verilen herhangi bir yönde 3 mm'yi aşan çatlak olmamalıdır.
• Charpy V çentik darbe testi:Tüm PSL2 X65 için zorunludur. Boru gövdesinden (enine) ve kaynak dikişinden (kaynak merkez hattındaki ve HAZ'daki çentik) numuneler alınır. Minimum emilen enerji değerleri API 5L Tablo 17'de belirtilmiştir; standart kaliteler için tipik olarak 0 derecede ortalama 27 J, bireysel minimum 21 J. Dış çapı > 762 mm olan borular için bazı spesifikasyonlar minimum ortalamayı 40 J'ye yükseltir.
• Sertlik testi (yalnızca ekşi servis):Vickers HV10 sertliği kaynak, HAZ ve ana metal boyunca geçer. NACE MR0175 başına maksimum 248 HV10.
• Metalografik inceleme:HAZ'da nüfuz etme, füzyon modeli ve çatlakların, füzyon eksikliğinin veya aşırı gözenekliliğin olmadığını doğrulamak için kaynağın 10 kat büyütülmüş makro kesiti.

11.4 Dokümantasyon

X65 PSL2 borunun her sevkiyatına, kimyasal bileşimi (belirtildiği yerde ısı analizi ve ürün analizi) ve tüm mekanik test sonuçlarını belgeleyen, EN 10204 Tip 3.1'e uygun Malzeme Test Sertifikaları eşlik etmelidir. Kritik projeler için Bureau Veritas, SGS, TÜV veya Lloyd's Register gibi bir kurumun üçüncü taraf denetimi, testlere tanıklık edebilir ve sertifikaları imzalayabilir. EN 10204 Tip 3.2 sertifikaları (bağımsız olarak denetlenen), açık deniz ve ekşi hizmet projeleri için yaygın olarak belirtilir.

12. B2B Kaynak Kullanımında Dikkat Edilmesi Gerekenler

Bir boru hattı projesi için API 5L X65 spiral kaynaklı borunun tedarik edilmesi, proje maliyetini, programını ve uyumluluğunu doğrudan etkileyen teknik ve ticari kararları içerir. Soruşturma ve yeterlilik aşamasında aşağıdaki faktörler ele alınmalıdır.

12.1 Üretici Kalifikasyonu

Spiral kaynaklı boru fabrikalarının tümü X65 PSL2 üretmeye uygun değildir. Bir satın alma siparişi vermeden önce aşağıdakileri doğrulayın:

• API Monogram lisansı:Üreticinin, API 5L kapsamında geçerli bir APIQR sertifikasına sahip olduğunu doğrulayın. API Bileşik Listesi (composite‑list.api.org adresinde mevcuttur) genel doğrulama sağlar.
• X65 PSL2 üretim geçmişi:Son üç yılda teslim edilen X65 PSL2 spiral kaynaklı boru projelerinin çapları, et kalınlıkları ve tonajlarını içeren referans listesini isteyin.
• Ekşi hizmet yeterliliği (varsa):X65QS/MS için, benzer çap ve et kalınlığına sahip üretim borusu üzerinde NACE TM0284 uyarınca başarılı HIC testinin ve NACE TM0177 uyarınca SSC testinin başarılı olduğuna dair kanıt isteyin.
• Değirmen denetimi:10.000 metrik tonu aşan siparişler veya hatalı hizmet uygulamaları için, hammadde tedariki, kaynak prosedürü yeterlilik kayıtları, NDT kalibrasyonu ve laboratuvar kapasitesini kapsayan bir üretim öncesi fabrika denetimi yaptırın.

12.2 Teslim Süresi ve Lojistik

Büyük çaplı spiral kaynaklı borular için, fabrikadan proje sahasına nakliye maliyeti, mesafeye, araziye ve altyapıya bağlı olarak borunun fabrika çıkış fiyatının %10-30'una eşit olabilir. Teklifleri karşılaştırırken fabrika konumunu boru hattına göre değerlendirin. Projeden 500 km uzakta bulunan ve %5 daha yüksek boru fiyatına sahip bir tesis, fabrika çıkış fiyatı daha düşük ancak navlun maliyeti önemli ölçüde daha yüksek olan, 5.000 km uzaklıkta bulunan bir tesise göre toplamda daha ucuz olabilir.

12.3 Fiyat Etkenleri

X65 spiral kaynaklı borunun fabrika çıkış fiyatı temel olarak şunlara bağlıdır:

• Bobin maliyeti:X65 sıcak haddelenmiş rulo, B Sınıfı ruloya kıyasla genellikle 50-100 $/tonluk bir primle işlem görüyor; bu da daha yüksek alaşım içeriğini ve daha zorlu haddeleme uygulamasını yansıtıyor.
• PSL primi:PSL2, zorunlu darbe testi, daha sıkı kimya kontrolü ve %100 NDT gereklilikleri için PSL1'e 30-60$/ton ekliyor.
• Ekşi hizmet primi:NACE uyumlu X65QS/MS, ultra düşük kükürtlü çelik üretimi, HIC/SSC testleri ve sertlik doğrulaması için ton başına 100–200 $ prim taşıyor.
• Duvar kalınlığı:Fiyat ton başına verilir, ancak toplam sipariş tonajı duvar kalınlığının bir fonksiyonudur - daha kalın bir duvar toplam çelik ağırlığını ve toplam maliyeti orantılı olarak artırır.
• Kaplama:3LPE kaplama genellikle m² başına 40-80 ABD Doları tutarında harici boru yüzey alanı ekler.
•

API 5L X65 SSAW Boru fabrikası

API 5L X65 SSAW Boru test ekipmanları

Numune ve değirmen test raporu isteyin

13. SSS

S1: API 5L GR.X65 ne anlama geliyor?

"API 5L", Amerikan Petrol Enstitüsü'nün hat borularına yönelik spesifikasyonudur. "GR.X65", X65 Derecesini belirtir; burada 65 sayısı, 65.000 psi (yaklaşık 450 MPa) minimum akma dayanımını belirtir. Sınıf aynı zamanda ISO 3183 adlandırma kuralı kapsamında L450 olarak da adlandırılmıştır. X65, yüksek dayanımlı düşük alaşımlı (HSLA) karbon çeliği - alaşımlı çelik değil - olarak sınıflandırılır ve dünya çapında büyük çaplı petrol ve gaz iletim boru hatları için en yaygın olarak belirtilen kalitelerden biridir.



S2: X65 PSL1 ile X65 PSL2 arasındaki fark nedir?

X65 PSL2, akma mukavemeti (maks. 600 MPa), çekme mukavemeti (maks. 760 MPa) ve akma-gerilme oranına (Dış Çap > 323,9 mm için maks. 0,93) zorunlu üst sınırlar ekler. PSL2 ayrıca Charpy V çentik darbe testini, kaynak dikişinde %100 NDT'yi, daha sıkı kimyasal bileşim sınırlarını (0,43'ten az veya ona eşit karbon eşdeğeri dahil) ve tam malzeme izlenebilirliğini gerektirir. PSL1'in üst dayanıklılık sınırı yoktur ve zorunlu darbe veya NDT gereklilikleri yoktur. Nüfusun yoğun olduğu bölgelerdeki herhangi bir boru hattı, olumsuz hizmet, açık deniz hizmeti veya tasarım kodlarının kırılma dayanıklılığı doğrulaması gerektirdiği durumlarda PSL2'yi belirtin.



S3: X65 spiral kaynaklı boru ekşi hizmet için kullanılabilir mi?

Evet, ancak yalnızca API 5L Ek H'ye göre özel olarak X65QS veya X65MS olarak sipariş edildiğinde. Ekşi hizmet X65, ultra düşük kükürtlü çelik üretimi (%0,002'den az veya eşit S), kontrollü karbon eşdeğeri (CEPcm 0,22'den az veya eşit) ve NACE MR0175 / ISO 15156'ya göre sertlik doğrulaması (maksimum 248 HV10) gerektirir. Standart X65 PSL2, ekşi hizmet için uygun değildir ve H₂S içeren bir ortamda değiştirilmemelidir.



S4: X65 spiral kaynaklı boru için mevcut maksimum çap nedir?

Spiral kaynaklı X65 boru genellikle 3048 mm'ye (120 inç) kadar dış çapa kadar mevcuttur. Çoğu boru hattı projesinde 20-48 inç çaplar belirtilir. 2540 mm'nin (100 inç) üzerindeki çaplar için, özel şekillendirme ekipmanı gerektiğinden, soruşturma aşamasında freze kapasitesini doğrulayın. Büyük çaplı şekillendirme kapasitesine sahip frezeler için pratik maksimum genellikle 3500 mm'dir (138 inç).



S5: X65, proje maliyeti açısından X52 ile nasıl karşılaştırılır?

Belirli bir tasarım basıncı ve çapı için X65, X52'ye kıyasla tipik olarak duvar kalınlığında yaklaşık %20'lik bir azalmaya izin verir. Bu, toplam çelik tonajını benzer bir oranda azaltır -, birincil malzeme maliyet tasarrufu sağlar. X65 rulo, X52'ye göre ılımlı bir fiyat avantajına sahiptir (50-80$/ton), ancak duvar azaltma tasarrufu genellikle daha fazladır. Tam bir proje maliyet modeli, X52'nin toplam kurulum maliyetini (daha kalın duvar, daha yüksek tonaj, daha düşük ton başına fiyat) X65 (daha ince duvar, daha düşük tonaj, daha yüksek ton başına fiyat) ile karşılaştırarak navlun, kaynak sarf malzemeleri ve inşaat verimliliğini hesaba katmalıdır.



S6: X65 borunun saha çevresi kaynağı için hangi kaynak elektrotları önerilir?

X65'in korumalı metal ark kaynağı (SMAW) için E7018 düşük hidrojen elektrotları, boru et kalınlığı yaklaşık 15 mm'nin altında olduğunda kök, sıcak geçiş ve doldurma/kapak geçişleri için standart seçimdir. Daha kalın duvarlar için veya daha yüksek biriktirme oranlarının gerekli olduğu yerlerde, E8018 elektrotları X65 ana metaline daha yakın bir mukavemet uyumu sağlar. Mekanize gaz metal ark kaynağı (GMAW) için ER70S‑6 veya ER80S‑G teli belirtilmiştir. Bazı prosedürlerde kök geçişi için selülozik elektrotlar (E6010) kullanılabilir ancak dikkatli bir hidrojen yönetimi gerektirir. Boru çapına, et kalınlığına ve konuma özel prosedür yeterlilik kayıtları (PQR) tarafından desteklenen nitelikli kaynak prosedürü spesifikasyonlarına (WPS) her zaman uyun.



S7: X65 PSL1 için Charpy darbe testi gerekli midir?

Hayır. Charpy V çentik darbe testi, X65 de dahil olmak üzere herhangi bir PSL1 sınıfı için API 5L tarafından gerekli değildir. Etki testi yalnızca PSL2 düzeyinde zorunlu hale gelir. PSL1 boru için alıcı, ek darbe testi gerekliliklerini (API 5L SR5) belirtebilir ve bazı proje spesifikasyonları, soğuk iklim hizmetine yönelik PSL1 boru için Charpy testini içerir. Proje boru hattı tasarım kodu (ASME B31.8, DNV‑ST‑F101, CSA Z662) kırılma dayanıklılığı doğrulaması gerektiriyorsa PSL2'yi belirtmeniz veya PSL1 siparişine SR5'i eklemeniz gerekir.



S8: Gömülü gaz boru hatları için X65 spiral kaynaklı boruya genellikle hangi kaplamalar uygulanır?

Gömülü kara gaz iletim boru hatlarına yönelik endüstri standardı, ISO 21809‑1 veya DIN 30670'e göre uygulanan 3 katmanlı polietilendir (3LPE). X65 boru için tipik bir 3LPE sistemi aşağıdakilerden oluşur: (1) bir füzyon bağlı epoksi (FBE) astar katmanı (~60–150 µm), (2) bir kopolimer yapışkan ara katman (~150–300 µm) ve (3) polietilen dış katman (boru çapına bağlı olarak toplam kalınlık 2,0–3,0 mm). Kaplama, sevkıyattan önce 25 kV'de tatil tespiti, soyulma yapışması ve katodik ayrılma direnci açısından test edilir. Açık deniz uygulamalarında, daha yüksek servis sıcaklığı (140 dereceye kadar) nedeniyle 3 katmanlı polipropilen (3LPP) tercih edilir.



S9: Sahaya teslim edilen X65 borunun gerçekten API 5L gerekliliklerini karşıladığını nasıl doğrularım?

Üç doğrulama katmanı önerilir: (1) Her bir ısı ve test partisi için üreticinin Malzeme Test Sertifikalarını (EN 10204 Tip 3.1) gözden geçirerek kimyasal bileşimin, çekme özelliklerinin, Charpy değerlerinin ve hidrostatik test basınçlarının tamamının belirtilen aralıklarda olduğunu doğrulayın. (2) Kritik veya yüksek değerli siparişler için Bureau Veritas, SGS, TÜV veya Lloyd's Register gibi üçüncü taraf denetim - kuruluşları, fabrika testlerine ve karşı imza sertifikalarına (EN 10204 Tip 3.2) şahit olabilir. (3) Boru sahasında teslim muayenesi gerçekleştirin: MTC'lere göre ısı sayılarını doğrulayın, numune bazında yüzey kusurları için görsel muayene ve boyut kontrolleri gerçekleştirin ve satın alma siparişinde belirtilmişse, her sevkiyattan rastgele seçilen borular üzerinde bağımsız mekanik testler gerçekleştirin.



S10: X65Q, X65M ve standart X65 arasındaki fark nedir?

X65 PSL2 tanımlamalarındaki Q ve M sonekleri teslimat durumunu - borunun imalattan sonraki termomekanik durumunu ifade eder. X65Q (veya L450Q), belirtilen mukavemet ve tokluğa ulaşmak için borunun hızlı bir şekilde soğumaya ve ardından temperlemeye tabi tutulduğu su verilmiş ve temperlenmiş teslimat koşulunu belirtir. X65M (veya L450M), üretim sırasında kontrollü haddeleme ve soğutmanın ayrı bir ısıl işlem döngüsü olmadan gerekli özellikleri sağladığı, termomekanik olarak haddelenmiş veya termomekanik olarak şekillendirilmiş bir teslimat koşulunu belirtir. Standart X65 (son ek olmadan), mekanik özelliklerin spesifikasyonu karşılaması koşuluyla, imalatçının takdirine bağlı olarak haddelenmiş, normalleştirilmiş veya termomekanik olarak işlenmiş - herhangi bir teslimat koşulunda - tedarik edilebilir. Spiral kaynaklı boru için X65M en yaygın tanımlamadır çünkü girdi malzemesi olarak kullanılan bobin genellikle çelik fabrikasında termomekanik kontrollü işlem (TMCP) yoluyla üretilir. Bir satın alma siparişi verirken, teslimat koşulunun (örneğin, X65M PSL2) açık bırakılması yerine belirtilmesi, tüm sipariş boyunca kaynak davranışında ve mekanik özelliklerde tutarlılık sağlar.

14. Sonuç

API 5L GR.X65 spiral çelik boru, modern yüksek basınçlı boru hattı altyapısının omurgasıdır. 450 MPa minimum akma mukavemeti, yerleşik kaynaklanabilirlik, olgun global tedarik zincirleri ve API 5L PSL2'nin sıkı kalite çerçevesinin birleşimi, onu 24–48 inç çap aralığında - ülkeler arası gaz iletim hatları için varsayılan spesifikasyon haline getirir ve muhtemelen boru hattı inşaatının önümüzdeki on yılı boyunca da öyle kalacaktır.

Tedarik profesyonelleri için temel kararlar açıktır: başvurunun sonuçlarının bariz bir şekilde düşük olmadığı sürece PSL2'yi belirtin; Ekşi hizmeti (QS/MS) yalnızca taşınan sıvıda H₂S doğrulandığında belirtin; 500 metrik tonun üzerindeki siparişleri vermeden önce üreticinin API Monogram lisansını ve X65 üretim geçmişini doğrulayın; ve boru kurulumundan sonra keşfedilen bir uygunsuzluğun kabul edilemez maliyet ve zamanlama riski taşıdığı durumlarda, hatalı hizmet, açık deniz ve yüksek değerli siparişler için üçüncü taraf denetimini içerir.

Başarılı bir X65 boru hattı projesi ile malzeme uyumsuzluklarıyla boğuşan bir proje arasındaki fark nadiren kalite seçimidir -; spesifikasyon detayı, üretici yeterliliği ve boru fabrikadan ayrılmadan önce uygulanan doğrulama titizliğidir.
